Scanning

Wer Re­verse En­gi­neer­ing be­treibt, braucht Scan­ning, sagen die ei­nen. Die an­de­ren ant­wor­ten: Bei uns gibt´s Scan­ning auf Wunsch. Oder: Scan­ning kön­nen wir auch. Wie­der an­de­re be­haup­ten: Scan­ning ist gar nicht das Ent­schei­den­de.

Nein!
Jede Mess­auf­ga­be braucht Scan­ning. Da­rum ar­bei­tet ScanMax aus­schließ­lich im Scan­ning-Be­trieb.

Scan­ning-Tech­no­lo­gie vom Er­fin­der

Ein Mess­ge­rät mit Scan­ning-Funk­tion an­zu­bie­ten, ge­hört oft­mals nur zum gu­ten Ton. Zu­dem lie­gen die ver­schie­de­nen An­ge­bo­te in ihrer Funk­tio­na­li­tät weit aus­ei­nan­der. Bei ScanMax ist Scan­ning der Stand der Tech­nik. Die Scan­ning-Tech­no­lo­gie von ScanMax ist das von Zeiss ent­wi­ckel­te “Ur”-Scan­ning. Mit ScanMax bringen wir´s di­rekt in die Werk­statt.

Scan­nen mit ZEISS

ScanMax ver­fügt über das mes­sen­de Tast­sys­tem der Großen und ga­ran­tiert so höchs­te Prä­zi­sion und Sicher­heit im ma­nu­el­len Scan­ning-Be­trieb. Denn ScanMax über­prüft lau­fend die An­tast­kraft und ver­rech­net die Tas­ter­bie­gung. Mit die­ser Tech­no­lo­gie von Zeiss kön­nen die Vor­tei­le des Scan­ning voll ge­nutzt wer­den. Dy­na­mi­sche Ein­flüs­se auf das Mess­er­geb­nis – bei kon­ven­tio­nel­len Sys­te­men mit star­ren Tas­tern un­ver­meid­lich – sind mit ScanMax aus­ge­schlos­sen.


Sicherer messen mit ScanMax

Je mehr Punk­te ab­ge­tas­tet wer­den, des­to prä­zi­ser sind die Mess­er­geb­nis­se. Im Scan­ning-Be­trieb er­fasst das Tast­sys­tem durch kon­ti­nu­ier­liches Ab­tas­ten – also in ei­nem kon­ti­nu­ier­lich­en Mess­vor­gang – eine Fol­ge von eng an­ei­nan­der­lie­gen­den Mess­punk­ten. Durch die mög­lichst voll­ständige Er­fas­sung der Werk­stück­ober­flä­che durch Viel­punkt­mes­sung lässt sich auch die Form des Prüf­lings sehr prä­zi­se dar­stel­len. Denn nur bei exak­ter Kennt­nis der Form­ab­wei­chung sind Sie bei der Qua­li­täts­si­che­rung kom­pli­zier­ter und eng to­le­rier­ter Tei­le auf der si­che­ren Sei­te.

Schnel­ler mes­sen mit ScanMax

Zum Bei­spiel eine Stu­fe­nboh­rung: Hier liegt ­die Ku­gel an zwei Stellen an. ScanMax er­fasst in­ner­halb von fünf Se­kun­den ca. 1000 Mess­punk­te und er­mit­telt da­raus al­le für die Stu­fen­boh­rung re­le­van­ten Zeich­nungs­maße:

  • den Bohrungsdurchmesser
  • die Positionskoordinaten der Bohrung
  • die Tiefe der Stufe und
  • die Ebenheit der Stufenfläche

Einfacher messen mit ScanMax

Egal ob regel­mäßige Geo­me­trie oder De­sign­er­form, egal ob kom­plex­es Werk­stück oder eine ei­nzel­ne Boh­rung: Ohne Vor­be­rei­tung le­gen Sie das Teil ein­fach auf und fol­gen der Kontur. Den Rest er­le­digt ScanMax für Sie. Zur ein­fa­chen Er­geb­nis­kon­trol­le se­hen Sie die ge­scann­ten Kon­tu­ren am Bild­schirm.

Konventionelles Messen und Scanning mit ScanMax im Vergleich: Bei der Ermittlung des Mittelpunktes weist der im Scanning erfaßte Wert einen weit kleineren Unsicherheitskreis auf.
Konventionelles Messen und Scanning mit ScanMax im Vergleich: Bei der Ermittlung des Mittelpunktes weist der im Scanning erfaßte Wert einen weit kleineren Unsicherheitskreis auf.




Schnelles, handgeführtes Scannen
für jede Messaufgabe




Messung mit Doppelanlage der Tastkugel (Rillenmessung)
Messung mit Doppelanlage der Tastkugel (Rillenmessung)

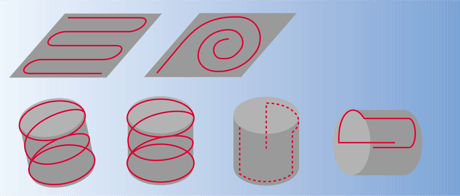

Flächen- und Zylindermessung, Taster gleichmäßig über Fläche geführt
Flächen- und Zylindermessung, Taster gleichmäßig über Fläche geführt
Flächenmessung, mit Z-Klemmung des Tasters, Messung längs der Schnittlinie
Flächenmessung, mit Z-Klemmung des Tasters, Messung längs der Schnittlinie
Messung unterbrochener Flächen
Messung unterbrochener Flächen
